产品说明

一、地埋电缆填充式分接盒
本公司生产的灌胶填充式电缆分接盒，主要应用于电线电缆、通讯电缆及信号电缆连接处的保护。随着城市电力与建设的发展要求，电线电缆、通讯电缆及信号电缆地埋化的需求越来越多，对电缆进行分支、连接、防水保护等方面提供解决方案已显得非常重要。灌胶填充式电缆分支盒.在国外已经成功运用了二十多年，在我国也正在大量的使用。填充式电缆分接盒在国内有本公司率先生产，为我国广大用户提供更多的选择机会。

二、产品特性
外壳
1、适用于所有低压电力电缆，通讯电缆及信号电缆
2、采用树脂浇注技术
3、安装简便、快捷
4、先进的电缆分支接头，节省空间和电缆
5、绝佳的防水效果和优良的机械保护

三、产品构成
■两部分壳体通过锁扣锁紧
■壳体由聚丙烯制成
■在壳体两端有密封圈防止水份进入
■抗撞击

连接器
■绝缘穿刺线夹用于主线及支线
■紧固力矩由断头螺栓控制
完全防水：IP68
■完全绝缘处理(无可见的金属部分)

防水树脂
■对人及环境无害
■凝固后绝缘强度：27kV／mm
■无失效期

连接盒由以下部分组成
■聚丙稀盒体
■填充好的防水凝胶(在盒内)
■防水泡沫塑料
■绝缘穿刺线夹
■安装手册

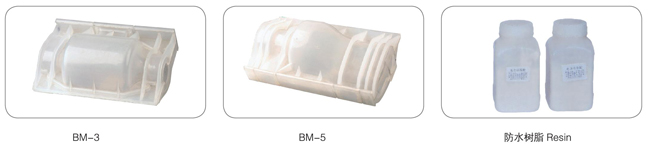

四、产品选型表
1.用于路灯系统的电缆连接盒

型号    适用范围    长.宽.内深    适用线夹

BM-3    主线：2或4×6或4×25分支：5×1.5至2×6mm2    200×140×cj>105mm    EP35或KZ EP或SL1-D41或SL1-101

2.用于居民区地理电继系统的连接盒

型号    适用范围range    长.宽.内深    适用线夹

BM-5    主线：2或4×35或4×120分支：2或4×16至4×70mm2    300×170×130mm    EP35或KZ EP或SL1-D41或SL1-101或SL1-201

五、树脂灌封填充说明
1、配胶：将A和B组树脂胶按一定比例进行混合，搅拌均匀后进行灌封填充。
2、固化：固化速度与温度有关，温度高固化就快，冬季温度低，固化时间会延长，在常温25~C：下固化时间25~30分钟。

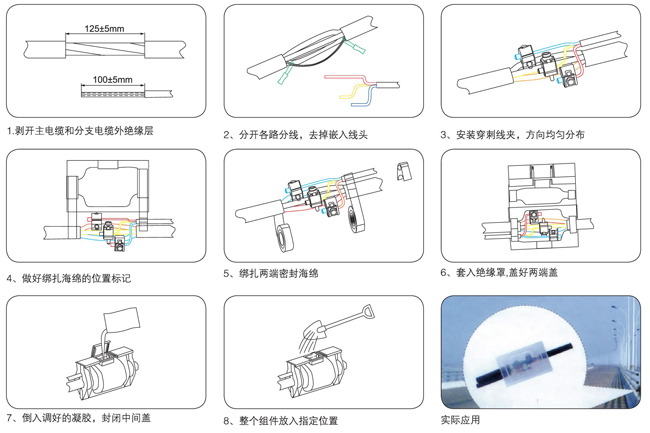

六、接线盒安装示意图
 七、树脂使用说明
在使用和灌注填充树脂过程中请务必注意以下事项：
1、一定要充分均匀调配树脂A、B料。
2、立即把调配好的树脂倒入分支盒中，如耽误时间太长容易使树脂变稠甚至固化。g
3、安装时最好戴手套
4、施工现场应保持良好的通风条件。
5、应避免皮肤、眼睛与树脂直接接触，如不慎入眼，请用大量清水冲洗，并就医治疗。
6、未灌注填充的树脂置于通风阴凉处，树脂不可暴晒，或与其他化学产品堆放在一起。
7、灌注填充完毕后，将所有的垃圾丢弃入垃圾桶里。
